酷睿Ultra 200S内核被揭示，由台积电主导生产，采用了Intel提供的22nm基板技术，这一技术展现了高性能和节能优势，为用户带来更快的处理速度和更高效的能源利用，这一创新成果的诞生，标志着半导体行业在制程技术方面取得了新的突破。

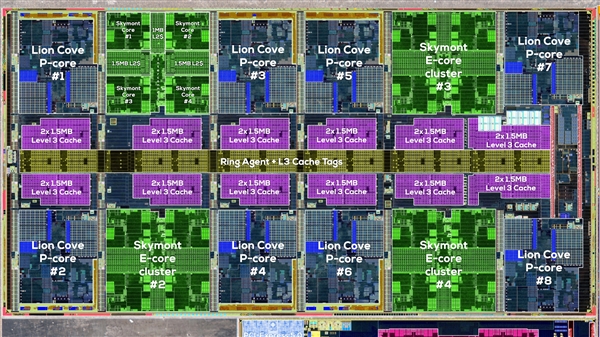

最新曝光的酷睿Ultra 200S内核细节令人瞩目，这款芯片由备受期待的酷睿Ultra系列推出，具体型号为Arrow Lake，据报导，该芯片的设计极具创新性，采用了chiplet芯粒设计，被划分为四个不同的模块，并且这些模块几乎全部由台积电制造，这是Intel首个几乎完全采用外部代工的产品。 该芯片的计算模块采用台积电先进的N3B 3nm工艺，面积达到117.241平方毫米，GPU核显模块则采用台积电N5P 5nm工艺，面积为23平方毫米，还有SoC系统单元模块和IO输入输出模块，这两个模块均采用台积电N6 6nm工艺，面积分别为86.648平方毫米和24.475平方毫米，这些模块的布局和设计展示了现代芯片设计的复杂性和先进性。 值得注意的是，所有模块之下是基板（中介层），这是整个芯片中唯一由Intel贡献的部分，该基板在原有的22FFL 22nm基础上进行了升级（型号为P1227.1B），面积达到了302.994平方毫米，这一部分的制造由Intel负责，进一步突显了这款芯片制造的复杂性。 关于计算模块的具体布局，可以看到八个性能核（P核）和十六个效率核（E核），E核被分为四个集群，与P核一起挂在中央的Ring Agent环形总线上，核显模块与之前的Meteor Lake设计相比几乎没有变化，依然采用Alchemist架构的Xe-LPG核心，每个核心内部配备了八组Dual-XVE计算引擎以及不同规模的一二级缓存，这些设计细节充分展示了酷睿Ultra 200S内核设计的复杂性和创新性。 酷睿Ultra 200S的内核设计是一项令人惊叹的工程成果，充分体现了现代芯片制造的先进性和复杂性，通过采用chiplet设计以及外部代工的方式，Intel成功地将这款芯片推向了一个新的高度，该芯片的性能和技术细节尚未公布，引发了业界对于未来酷睿处理器性能和制造模式的广泛关注与讨论。
