台积电与Intel展开激烈竞争，已公布三大技术路线，其中1.6nm制程技术将于明年亮相，台积电正加速推进更先进的1.4nm技术路线，这场竞争标志着芯片行业的技术进步和创新不断加速。
在最近一次北美技术研讨会上,台积电公布了其领先的技术动向，以积极应对Intel的挑战，最为引人注目的是其将在明年推出的1.6nm技术，进一步巩固了其在先进制程领域的领先地位，除此之外，台积电还加速发展了1.4nm技术，并有望在将来实现重大突破，这些新技术的推出，充分展示了台积电在半导体行业的创新实力和决心。

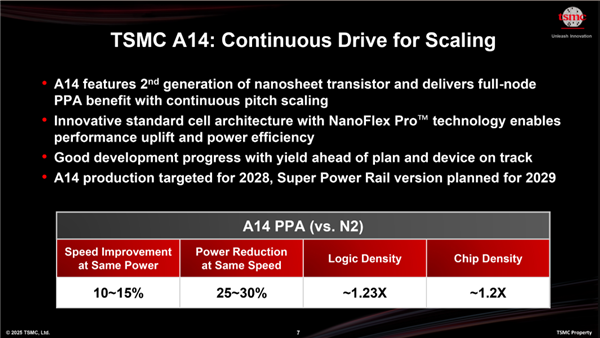

电脑知识网报道,台积电发布了尖端的A14工艺（1.4纳米级），这一命名及技术直接对标Intel的14A工艺，两者均宣称拥有相同的工艺技术等级，台积电承诺，其A14工艺将在性能、功耗和晶体管密度方面相较于现有的N2工艺实现显著的提升，值得注意的是，台积电的A14工艺计划在2028年开始投产，开发进展顺利，良率已提前达标。
随后,Tom's Hardware对台积电业务开发资深副总裁张晓强进行了专访，他详细分享了台积电的三项重要技术路线，为了满足不同市场的需求，台积电的技术路线将围绕三个方向进行调整：先进的晶体管扩充、电源传输优化，以及多芯片（multi-chiplet）系统整合。
针对智能手机和PC等产品,台积电将提供N3P、N2、N2P以及A14制程技术，以优化“每瓦性能”，避免背面供电的复杂性和成本，使移动和消费SoC在面积效率和电池续航之间取得最佳平衡，对于功耗超过一千瓦的数据中心处理器，台积电计划在2026年底推出配备晶背供电（BSPDN）的A16制程技术，随后在2029年推出配备超级电轨技术（SPR）的A14制程技术，这些技术旨在实现最高性能效率，提供最佳电源，最后是多芯片封装解决方案的应用，为了满足数据中心等级AI基础设施的需求增长，台积电已经扩展了其先进封装技术组合，包括硅光子与嵌入式电源组件等，以打造一体化、高带宽、节能的系统解决方案。
当谈到摩尔定律是否已到尽头的问题时,张晓强认为从过去的进展规律看，每代产品的功耗效率都在降低，而晶体管密度则在不断增长，对于未来A14以下的制程技术发展趋势，张晓强表示台积电有信心延续这一趋势，台积电还计划推出多种版本的衍生制程，包括高性能版和成本节省型等，以满足不同市场需求，展望未来，台积电还计划在二零零六年推出先进的16纳米级制程技术，以满足市场对于更小更高效的芯片的需求，继续推动半导体行业的发展进步。
